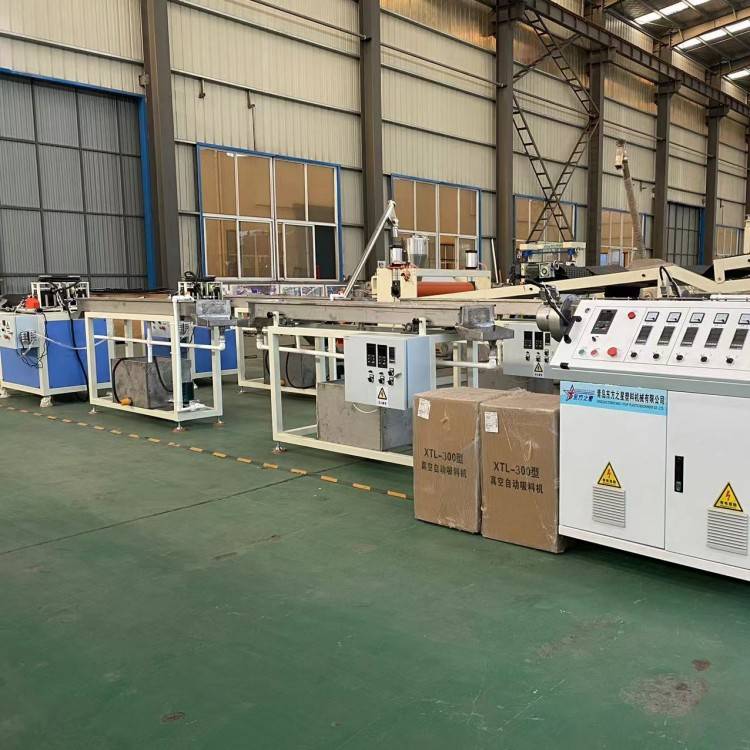

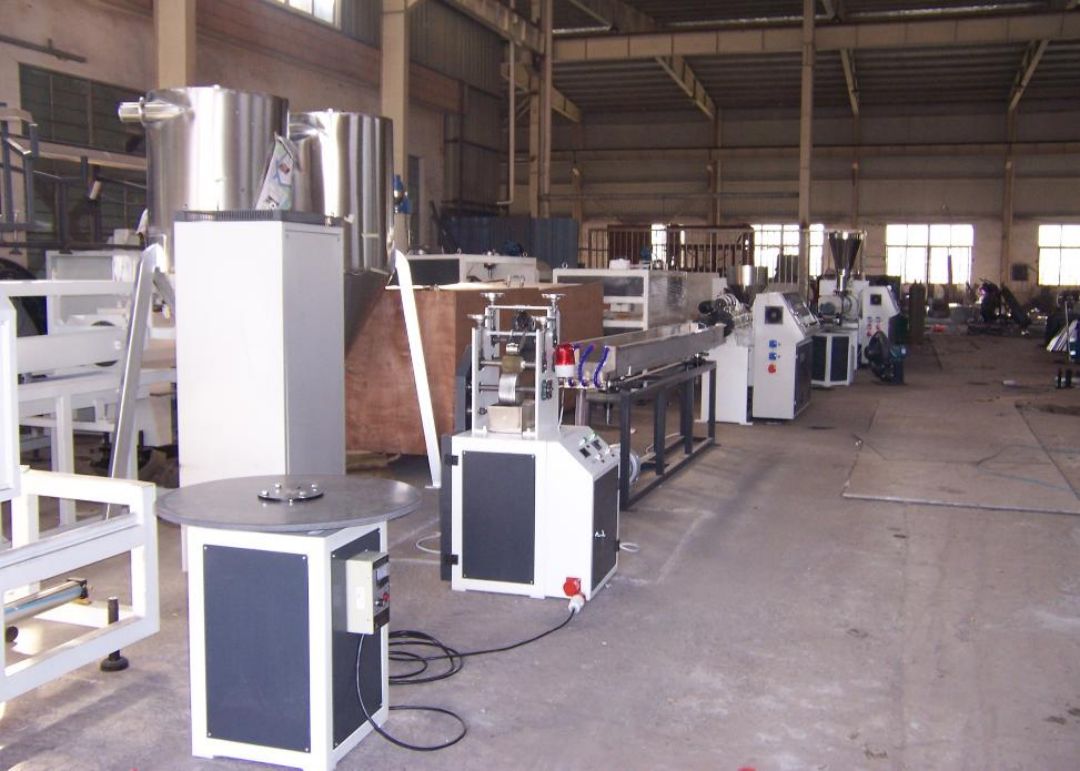

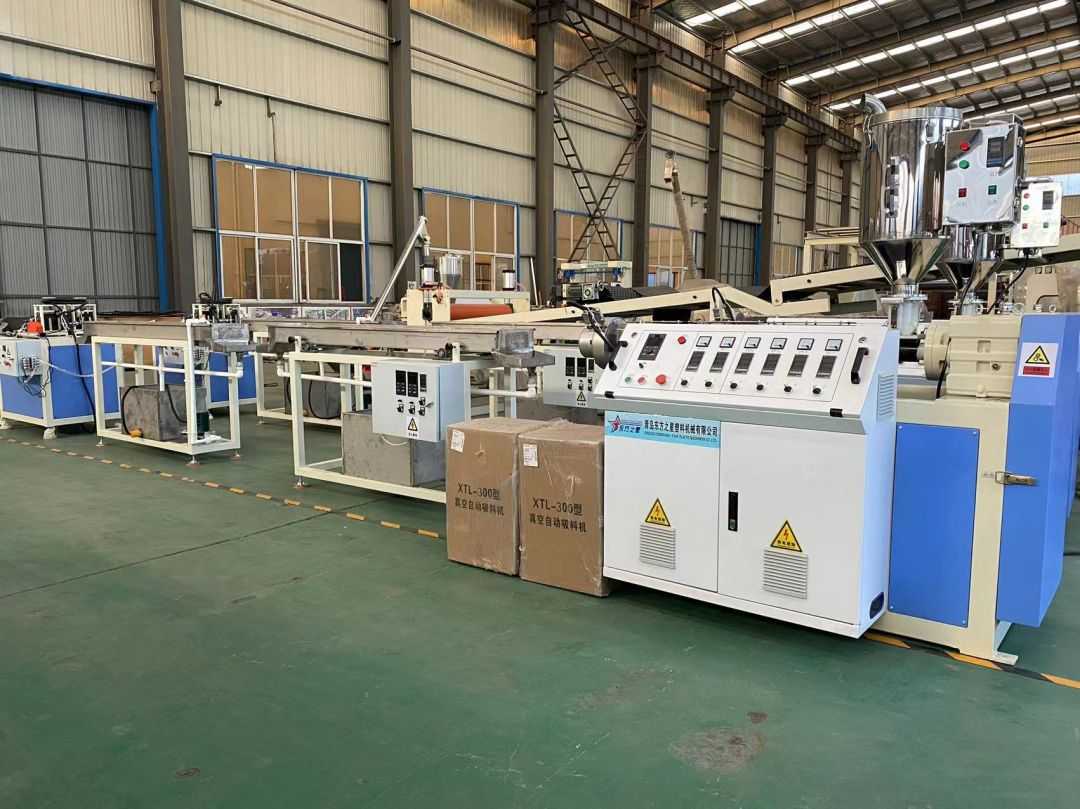

PVC ఎడ్జ్ బ్యాండింగ్ పరికరాలు

ప్రక్రియ

ఫీడింగ్, ఎక్స్‌ట్రాషన్, షేపింగ్, ట్రాక్షన్, ఎంబాసింగ్, వైండింగ్, ప్రోడక్ట్ టెస్టింగ్ మరియు అప్లికేషన్

దిగుబడి

మెటీరియల్ లక్షణాలు మరియు ఉత్పత్తి స్పెసిఫికేషన్ల ప్రకారం 30-80kg / h సహేతుకమైన హెచ్చుతగ్గులు

మెషిన్ రంగు

నారింజ లేదా ఆకాశ నీలం రంగులో లేత బూడిద & ముదురు తెలుపు పిక్‌గార్డ్

ఫ్యాక్టరీ డిమాండ్

పునాదులు, నిర్మాణం, మట్టి పనులు మరియు గోడ పనుల నిర్మాణం;

క్రేన్లు, ఫోర్క్లిఫ్ట్లు మరియు ఇతర ట్రైనింగ్ పరికరాలు సరఫరా; సంస్థాపన పదార్థాలు మరియు సాధనాలు;

స్థలం: (M*M*M): 18M (పొడవు) × 1.5M (వెడల్పు) × 2.5M (ఎత్తు);

సరఫరా వోల్టేజ్

విద్యుత్ సరఫరా వోల్టేజ్: 3-దశ 380V 50Hz

వోల్టేజ్ టాలరెన్స్: 5%/-5%;

ఫ్రీక్వెన్సీ: 50HZ±2%

మొత్తం శక్తి: 40KW (ఉత్పత్తి లైన్), వాస్తవ వినియోగం 60 %

వైర్లు/పైపులు/కేబుల్స్/కంప్రెస్డ్ ఎయిర్

వైర్లు/కేబుల్స్: ఈ ఉత్పత్తి లైన్‌ను నియంత్రించడానికి విద్యుత్ సరఫరా నుండి మరియు కంట్రోల్ క్యాబినెట్ నుండి ప్రతి యంత్రం యొక్క క్యాబినెట్ వరకు అన్ని కేబుల్‌లు;

నీటి సరఫరా: గంటకు 0.5 క్యూబిక్ మీటర్లు

సంపీడన గాలి: 0.4-0.6 PM

ధర

RMB 87,000.00 (కంపెనీ షిప్పింగ్ ధర)

చెల్లింపు పద్ధతులు

30% డిపాజిట్, డెలివరీకి ముందు 70% పూర్తి చెల్లింపు.

డెలివరీ

25 పని దినాలు

ప్యాకేజీ

PE చుట్టే ఫిల్మ్ లేదా నేకెడ్ ప్యాకేజింగ్

షెల్ఫ్ జీవితం

12 నెలలు

కోట్ చెల్లుబాటు వ్యవధి

30 రోజులు

సామగ్రి కొటేషన్ సమయం: 20 23 - 3 - 12

S J65-28/1

PVC కణికలు

అవుట్‌పుట్: 30-80KG/H (వివిధ పదార్థాలు మరియు ఆపరేటింగ్ పరిస్థితుల ప్రకారం సహేతుకమైన హెచ్చుతగ్గులు)

ఉత్పత్తి పరిమాణం

కస్టమర్ డ్రాయింగ్‌లు లేదా నమూనాల ప్రకారం తయారు చేయబడింది

1

స్టెయిన్లెస్ స్టీల్ స్పైరల్ ఫీడర్

1 సెట్

0. 30,000 యువాన్

2

S J65 ఎడ్జ్ బ్యాండింగ్ ఎక్స్‌ట్రూషన్ లైన్

1 సెట్

84,000 యువాన్

3

ఆపరేటింగ్ సూచనలు

1 సర్వింగ్

4

ఎలక్ట్రికల్ స్కీమాటిక్

1 సర్వింగ్

5

ప్లాస్టిక్ యంత్ర ఉపకరణాలు

1 సర్వింగ్

అంశం

ప్రాజెక్ట్

అవసరమైన లక్షణాలు

ఉత్పత్తి స్పెసిఫికేషన్ పరిధి

PVC అంచు బ్యాండింగ్ లేదా PVC కార్నర్ లైన్ మరియు ఇతర ప్రొఫైల్ ఉత్పత్తులకు అనుకూలం

గరిష్ట ఉత్పత్తి సామర్థ్యం Kg/h

3 0- 8 0

గరిష్ట ఎక్స్‌ట్రాషన్ వేగం m/min

0.5-15

ఉత్పత్తి లైన్ కేంద్రం ఎత్తు (మిమీ)

1000

ఉత్పత్తి లైన్ పొడవు mm

సుమారు 13,000

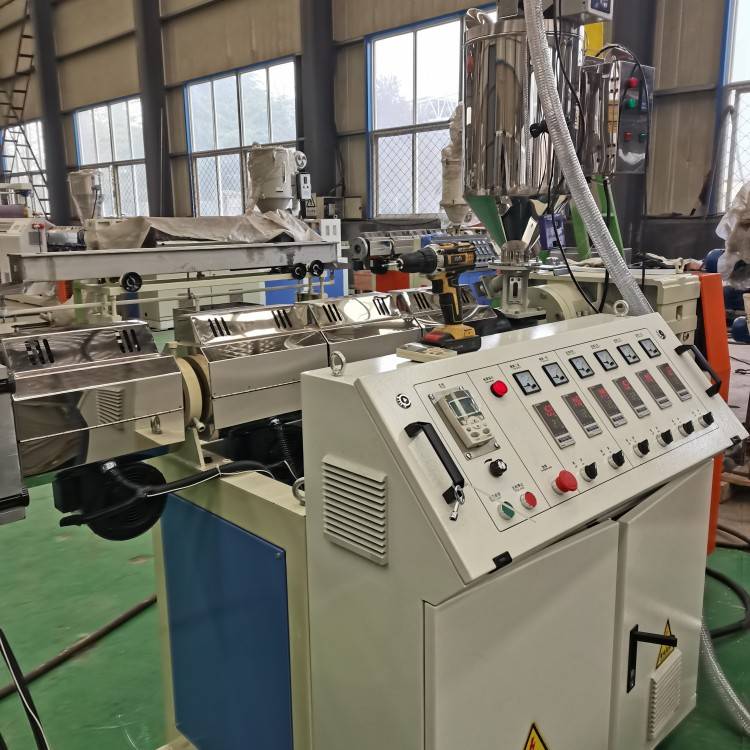

PVC అంచు బ్యాండింగ్ ఉత్పత్తి లైన్. S J65-28/1 ఎక్స్‌ట్రూడర్

1

స్పెసిఫికేషన్లు

S J65-28/1

2

స్క్రూ వ్యాసం

65 మి.మీ

3

స్క్రూ కారక నిష్పత్తి

28:1

4

స్క్రూ నిర్మాణం

PVC ప్రత్యేక స్క్రూ

5

బారెల్ నిర్మాణం

బారెల్ ఇంటిగ్రేటెడ్

6

స్క్రూ, బారెల్ పదార్థం

38CrMOALA

7

స్క్రూ మరియు బారెల్ నైట్రైడింగ్ చికిత్స

నైట్రైడింగ్ చికిత్స

8

స్క్రూ మరియు బారెల్ సేవ జీవితం

సుమారు 3 సంవత్సరాలు

9

ప్రధాన డ్రైవ్ వేరియబుల్ ఫ్రీక్వెన్సీ మోటార్ పవర్

18.5 KW

10

గేర్బాక్స్

Changzhou ప్లాస్టిక్ యంత్రాలు ప్రత్యేక రీడ్యూసర్

11

బారెల్ తాపన శక్తి

16KW

12

బారెల్ శీతలీకరణ పద్ధతి

గాలి శీతలీకరణ

13

కూలింగ్ ఫ్యాన్ పవర్

4 × 0.18 KW = 0.72 KW

14

లోడ్ చేసే పద్ధతి

స్టెయిన్లెస్ స్టీల్ స్పైరల్ ఫీడర్

15

ప్రధాన డ్రైవ్ వేరియబుల్ ఫ్రీక్వెన్సీ మోటార్ స్పీడ్ కంట్రోల్ సిస్టమ్

18.5 KW ఫ్రీక్వెన్సీ కన్వర్షన్ కంట్రోలర్

16

ఎలక్ట్రికల్ ఉపకరణాలను హోస్ట్ చేయండి

చింట్ తక్కువ-వోల్టేజ్ ఎలక్ట్రికల్ ఉపకరణాలు, డిజిటల్ ఇంటెలిజెంట్ టెంపరేచర్ కంట్రోలర్, ప్రసిద్ధ బ్రాండ్ ఇన్వర్టర్, ఎర్గోనామిక్ స్ట్రక్చర్డ్ ఎలక్ట్రిక్ కంట్రోల్ క్యాబినెట్.

17

బాహ్య విద్యుత్ సరఫరా హోస్ట్

మూడు-దశల ఐదు-వైర్ వ్యవస్థ

మొత్తం స్థాపిత సామర్థ్యం 50KW|+40KW

అంశం

ప్రాజెక్ట్

అవసరమైన లక్షణాలు

అచ్చు

1

నిర్మాణ రూపం

బిల్డింగ్ బ్లాక్ స్టాకింగ్ మెషిన్ హెడ్

2

డై హెడ్ మరియు కోర్ మెటీరియల్

45# చల్లార్చడం మరియు నిగ్రహించడం

3

విభిన్న లక్షణాలు మరియు నమూనాల ఉత్పత్తులను ఉత్పత్తి చేయండి

వివిధ లక్షణాలు మరియు పరిమాణాలు మరియు సరిపోలే షేపింగ్ పరికరాల యొక్క ఎక్స్‌ట్రాషన్ డైస్‌ను భర్తీ చేయడం

4

అచ్చు తాపన పద్ధతి

రంగు మారకుండా హీటింగ్ ప్లేట్ లేదా కాస్ట్ అల్యూమినియం హీటర్ ఉపయోగించండి

5

అచ్చు సేవ జీవితం

సుమారు 3 సంవత్సరాలు

అంశం

ప్రాజెక్ట్

అవసరమైన లక్షణాలు

1

పరిమాణం ట్యాంక్ పొడవు

2.5M

2

నీటి ట్రే పదార్థం

స్టెయిన్లెస్ స్టీల్

3

రేఖాంశ కదలిక మోటార్ శక్తి

0.75kw

4

నిర్మాణ రకం

వాటర్ స్ప్రే కూలింగ్, వాటర్ పంప్ పవర్ 1.5KW

5

స్టీరియోటైప్

నీటితో చల్లబడిన ఆకృతి అచ్చు

6

డ్రెయిన్ బాక్స్, పైపు పదార్థం

స్టెయిన్లెస్ స్టీల్

7

ముందు మరియు వెనుక కదలిక పరిధి

800 మి.మీ

8

ఎడమ మరియు కుడి సర్దుబాటు పరిధి

50 మి.మీ

9

పైకి క్రిందికి కదిలే పరిధి

80 మి.మీ

అంశం

ప్రాజెక్ట్

అవసరమైన లక్షణాలు

1

ట్రాక్షన్ పద్ధతి

రోలర్

2

ప్రభావవంతమైన ట్రాక్షన్ వెడల్పు

200

3

ట్రాక్షన్ మోటార్

1.1KW

4

ట్రాక్షన్ రోలర్ యొక్క వ్యాసం

150 మి.మీ

5

వేగ నియంత్రణ

ఫ్రీక్వెన్సీ కంట్రోల్

6

ఎంబాసింగ్ పరికరం

విభిన్న ఉత్పత్తి నమూనాలను ఎంబాస్ చేయడానికి వేర్వేరు ఎంబాసింగ్ రోలర్‌లను భర్తీ చేయండి

7

బిగింపు పద్ధతి

న్యూమాటిక్ + మాన్యువల్

ఉత్పత్తి పేరు: PVC ఎడ్జ్ బ్యాండింగ్ ప్రొడక్షన్ లైన్. వైండింగ్ యంత్రం

అంశం

ప్రాజెక్ట్

అవసరమైన లక్షణాలు

1

రోలింగ్ పద్ధతి

టార్క్ మోటార్, డబుల్-పొజిషన్ డిస్క్ రకం

2

రివైండింగ్ పొడవు

200-500 మీటర్లు

3

వైండింగ్ మోటార్

5N

4

రీల్ వ్యాసం

600 మి.మీ

5

డిశ్చార్జింగ్ పద్ధతి

మాన్యువల్ అన్‌లోడ్ చేస్తోంది

అచ్చు

1సెట్

స్టీరియోటైపింగ్ ప్లాట్‌ఫారమ్

1సెట్

ట్రాక్టర్ ఎంబాసింగ్

1సెట్

వైండింగ్

1సెట్

1

వ్యాసం సింక్ యొక్క పొడవు

2.4M

2

వాటర్ ప్లేట్ పదార్థం

స్టెయిన్లెస్ స్టీల్

3

రేఖాంశ మొబైల్ మోటార్ శక్తి

0.55kw

4

నిర్మాణ రకం

శీతలీకరణ కోసం నీటిని స్ప్రే చేయండి, పంపు శక్తి 0.75KW

5

మార్గాన్ని ఖరారు చేయండి

నీటితో చల్లబడిన అచ్చు అచ్చు

6

రిజర్వాయర్ బాక్స్ బాడీ, పైప్‌లైన్ మెటీరియల్

స్టెయిన్లెస్ స్టీల్

7

ముందు మరియు వెనుక కదిలే పరిధి

800 మి.మీ

8

ఎడమ మరియు కుడి పరిధిని సర్దుబాటు చేయండి

50 మి.మీ

9

అప్ మరియు డౌన్ పరిధి

80 మి.మీ
