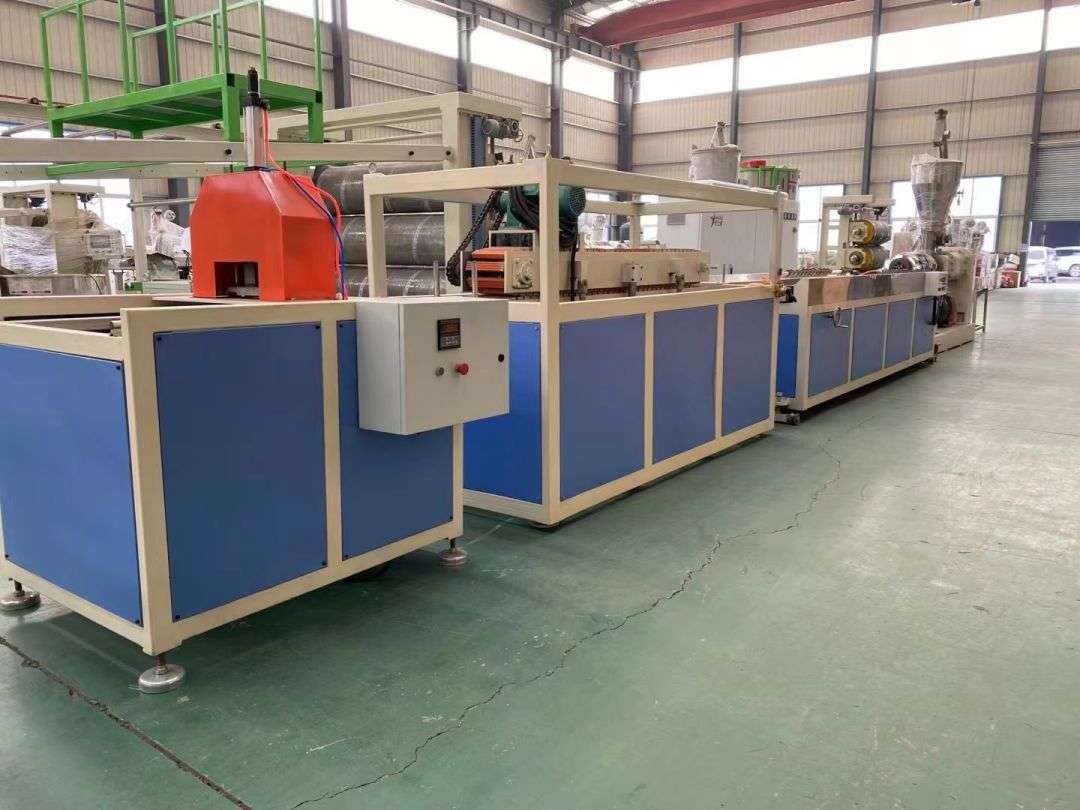

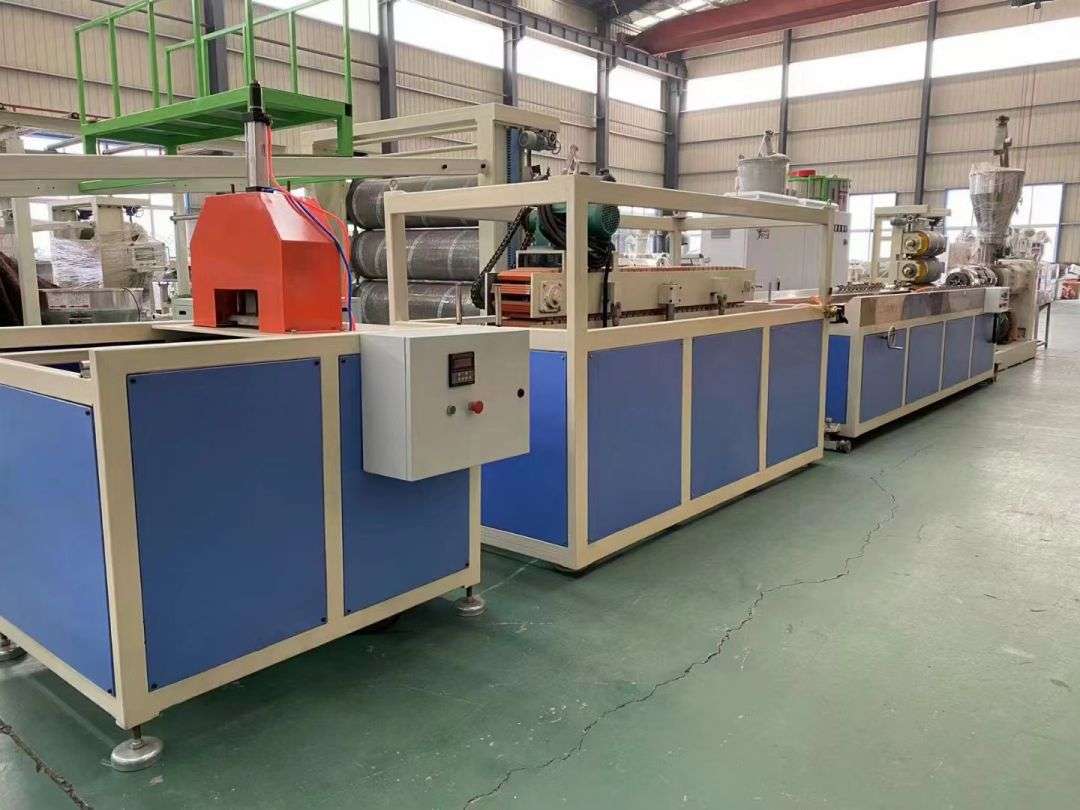

ప్రొఫైల్ ప్రొడక్షన్ లైన్

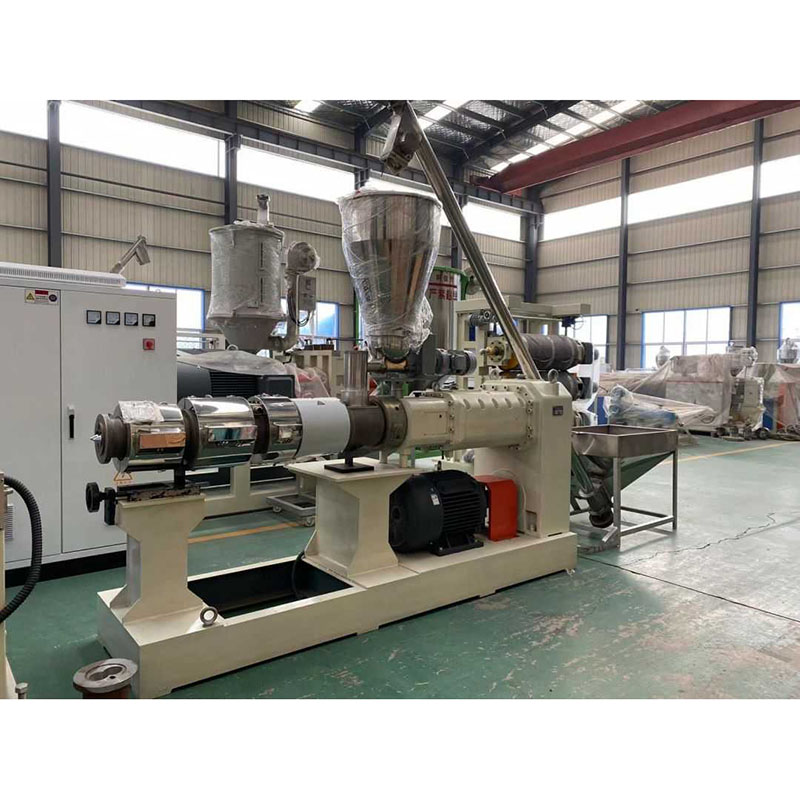

ప్రధాన ఇంజిన్

విద్యుత్ నియంత్రణ క్యాబినెట్

* ఎయిర్ స్విచ్: చింట్

* ఉపయోగించిన ఉక్కు మందం 1.5 మిమీ కంటే తక్కువ కాదు మరియు అన్ని ఎలక్ట్రికల్ భాగాలు బాగా తెలిసిన బ్రాండ్‌లకు చెందినవి

ఉత్పత్తి పరిమాణం (kg / h)

100-200 (ప్రాసెస్ చేయబడిన మెటీరియల్స్ మరియు ఆపరేటింగ్ పరిస్థితుల యొక్క వివిధ ఎక్స్‌ట్రాషన్ వాల్యూమ్‌తో మారుతూ ఉంటుంది)

పరిమాణం (మిమీ)

3670 x 1500 x 2350 మిమీ

బరువు (కిలోలు)

3000 కిలోలు

ఆటోమేటిక్ మీటరింగ్ మరియు ఫీడింగ్ హాప్పర్

మెటీరియల్: స్టెయిన్లెస్ స్టీల్

పవర్ ట్రాన్స్మిషన్ లైన్

మూడు-దశల నాలుగు-వైర్ వ్యవస్థ

ఉష్ణోగ్రత నియంత్రిక, అత్యవసర స్టాప్ మరియు రక్షణ విధులు

తెలివైన ఉష్ణోగ్రత నియంత్రణ పట్టిక

 ఓవర్-కరెంట్ ప్రొటెక్షన్ అలారం ఫంక్షన్

అధిక-వోల్టేజ్ ఓవర్‌లోడ్ రక్షణ వ్యవస్థ.

లక్షణం

 అధిక కోత, మంచి ప్లాస్టిసైజింగ్ ప్రభావం, అధిక అవుట్‌పుట్ (100-160kg / h) ఉత్పత్తి లైన్ యొక్క అవుట్‌పుట్ అవసరాలను తీర్చడానికి సంబంధిత పరిమాణం యొక్క ప్రొఫైల్ ఎక్స్‌ట్రాషన్ వేగం.

అధిక-స్థాయి తయారీ పదార్థాలు మరియు మన్నికైన భాగాలు కఠినమైన లక్షణాలను కలిగి ఉంటాయి.

ఆపరేషన్ ప్యానెల్ డేటా ఎలా ప్రదర్శించబడుతుంది

డిజిటల్ ప్రదర్శన

స్క్రూ: అధిక నాణ్యత మిశ్రమం 38CrMoAIA నైట్రైడ్ పొర మందం 0.7mm, ఉపరితల కాఠిన్యం HV940,Ra0.4um

చైనా యొక్క ప్రసిద్ధ బ్రాండ్

వ్యాసం (మిమీ)

65/132మి.మీ

క్రియాశీల పొడవు (మిమీ)

2140మి.మీ

పరిమాణం

ఆర్టికల్ 2

రూపం

టేపర్

స్పీడ్ స్పీడ్ (r/నిమి)

1~34 (డౌట్‌వర్డ్)

డ్రమ్ అధిక నాణ్యత మిశ్రమం 38CrMoAIA నైట్రైడ్ పొర మందం 0.7mm, ఉపరితల కాఠిన్యం HV940,Ra0.4um

మెషిన్ సిలిండర్ రకం

ఏకశిలా పరికరాలు

తాపన పద్ధతి

అల్యూమినియం హీటింగ్ రింగ్ కాస్టింగ్

తాపన ప్రాంతాల సంఖ్య

ప్రాంతం 4

తాపన శక్తి (kw)

30Kw (11/4/6/8)

ఉష్ణోగ్రత పరిధి (℃)

50~350℃

శీతలీకరణ ప్రాంతాల సంఖ్య

3 జిల్లా

కంబైన్డ్ ఫ్లో కోర్

45 #, క్రోమ్ పూతతో కూడిన అంతర్గత ఉపరితలం

శీతలకరణి మార్గం

3X250w ఫ్యాన్ చల్లబడుతుంది

శీతలీకరణ మాధ్యమం

గాలి

నాణ్యత హామీ

10,000 గంటల కంటే ఎక్కువ సేవా జీవితం

యంత్రం డ్రమ్ యొక్క నిర్వహణ పద్ధతి

డబుల్-అల్లాయ్ కాఠిన్యం HRC 55-62

2. డ్రైవ్ సిస్టమ్ మరియు డీసెలరేషన్ సిస్టమ్

ప్రధాన డ్రైవ్ మోటార్ శక్తి

37kw, షాన్డాంగ్ ప్రసిద్ధ బ్రాండ్ మోటార్

ప్రధాన మోటార్ యొక్క పని పద్ధతి

మూడు-దశల అసమకాలిక మోటార్, నేరుగా గేర్‌బాక్స్‌కు కనెక్ట్ చేయబడింది, వేరియబుల్ ఫ్రీక్వెన్సీ కన్వర్షన్ గవర్నర్‌తో కూడిన మోటారు

ప్రధాన డ్రైవ్ ప్రధాన ఇంజిన్ వేగం

30~1400r/నిమి

గేర్ బాక్స్ యొక్క బ్రాండ్

హారిజాంటల్ హై టోర్షన్ గేర్ బాక్స్, హార్డ్ టూత్ ఇంక్లైన్డ్ గేర్

గేర్ చక్రం

నత్రజని చొరబాటు చికిత్స, గేర్ పదార్థం 20CrMoTi

జాబ్ టిక్కెట్ బాక్స్

రెండు డిస్ట్రిబ్యూషన్ బాక్స్ తగ్గింపు షాఫ్ట్‌లు టైకల్ గేర్‌ల ద్వారా నడపబడతాయి

ప్రధాన మోటార్ యొక్క స్పీడ్ రెగ్యులేషన్ మోడ్

AC వేగం నియంత్రణ

3. వాక్యూమ్ పంపింగ్ సిస్టమ్

రకం

నీటి రింగ్ వాక్యూమ్ పంప్

మోటార్ శక్తి

3kw

మోటార్ పని మోడ్

త్రీఫేస్ అసమకాలిక మోటార్

వాక్యూమ్ డిగ్రీ

0~-0.8పా

వాక్యూమ్ పంప్

ఎగ్జాస్ట్ రేటు: 60m³ / h

పరిమాణం (మిమీ)

400012001475mm (గైడ్ రైలు పరిమాణంతో సహా)

వాటర్ ప్లేట్ పదార్థం

స్టెయిన్లెస్ స్టీల్

గాలి ముక్కు మరియు నీటి ముక్కు సంఖ్య

సుమారు 60

మోటారును ముందు మరియు తరువాత తరలించండి

0.75KW (1 సెట్)

నీటి పంపు

3KW

వాక్యూమ్ పంప్ రకం

వాటర్ రింగ్ వాక్యూమ్ పంప్

వాక్యూమ్ పంప్ పవర్

రెండు, 4kw

వాక్యూమ్ డిగ్రీ (Mpa)

0~-0.8పా

నీటి ఆవిరి ముక్కు యొక్క స్థానం మరియు కనెక్షన్ మోడ్

స్థానం: సెట్టింగ్ దశకు రెండు వైపులా: స్థిర రకం

మధ్య ఎత్తు యొక్క సర్దుబాటు మోడ్

కోక్లియర్ వార్మ్ మాన్యువల్

నియంత్రణ క్యాబినెట్

1, సులభమైన ఆపరేషన్.

2, ఎలక్ట్రిక్ సర్దుబాటుకు ముందు మరియు తర్వాత సెట్టింగ్ పట్టికను గ్రహించండి, మాన్యువల్ పైకి మరియు క్రిందికి సర్దుబాటు చేయండి.

3、  ఎలక్ట్రికల్ ఉపకరణాలు చింట్‌తో తయారు చేయబడ్డాయి

4, అన్ని మోటార్లు అధిక లోడ్ రక్షణను కలిగి ఉంటాయి.

వాటర్ ట్యాంక్ యొక్క వాల్యూమ్ మరియు పరిమాణం

దాదాపు 150లీ

పొడవు, X మరియు వెడల్పు (మిమీ)

1800mm x 1500mm x 1700mm

ట్రాక్షన్ వేగం (మీ / నిమి)

గరిష్ట డ్రాబార్ పుల్

0.8-5 m/I

4000 N

ట్రాక్షన్ మోటార్ పవర్ (kw)

2.2kw x 1

ట్రాక్ మార్గం

గాలికి సంబంధించిన

మోటార్ కనెక్షన్ మోడ్

స్టార్ కనెక్షన్

మోటార్లు సంఖ్య

1

మోటార్ వేగం

10~1450r/నిమి

సమర్థవంతమైన పొడవును ట్రాక్ చేయండి

1500మి.మీ

మోటార్ వేగం నియంత్రణ

AC మోటార్, ఇన్వర్టర్ స్పీడ్ రెగ్యులేషన్

రబ్బరు మరియు ట్రాక్ యొక్క కనెక్ట్ మోడ్

స్క్రూల ద్వారా త్వరగా కనెక్ట్ చేయబడింది, ఇన్‌స్టాల్ చేయడం మరియు తీసివేయడం సులభం

ట్రాక్షన్ బ్లాక్స్ యొక్క లక్షణాలు

మంచి మన్నిక మరియు దుస్తులు నిరోధకతతో రబ్బరు బ్లాక్‌లు మరియు Q235A స్టీల్‌తో కలపండి

మోడ్ యొక్క క్లామోడ్

వాయు నియంత్రణ

 ట్రాక్టర్ యొక్క మధ్య ఎత్తు

1000 ± 50 మిమీ, సర్దుబాటు, సింక్రోనస్ ట్రాక్షన్ వేగం.

సంపీడన వాయు పీడనం

0.5~0.7Mpa

చైన్ ఇంధనం నింపే పద్ధతి

మాన్యువల్ అదనంగా

నియంత్రణ క్యాబినెట్

సిలిండర్ & వాయు భాగాలు

విద్యుత్ భాగాలు: చింట్

సిలిండర్‌ను యాడ్కే ఉపయోగిస్తున్నారు

అన్ని వాయు భాగాలు: యాడ్కర్

×  ట్రాక్టర్ కంట్రోలర్ వాక్యూమ్ కంట్రోల్ బోర్డ్‌లో ఉంది

×  మిగిలిన వైపులా ఉన్న తలుపులు మరియు పెట్టెలు 1.5mm స్టీల్ ప్లేట్ మందంతో తయారు చేయబడ్డాయి.

× ట్రాక్టర్ రూపురేఖలు అందంగా ఉన్నాయి.

ప్రెజర్ మోడ్

కట్టింగ్ ఖచ్చితత్వం

కట్ ఎత్తు

మోటార్ పవర్ కట్

వాయు సర్క్యూట్

≤2మి.మీ

≤150మి.మీ

1.5 కి.వా

గరిష్ట కట్ వెడల్పు

260 మి.మీ

మీటర్ పద్ధతి

ఫోటోఎలెక్ట్రిక్ స్విచ్

గాలి కుదింపు ఒత్తిడి

0.5~0.7Mpa

ఉత్సర్గ పద్ధతి

వాయు మోడ్
